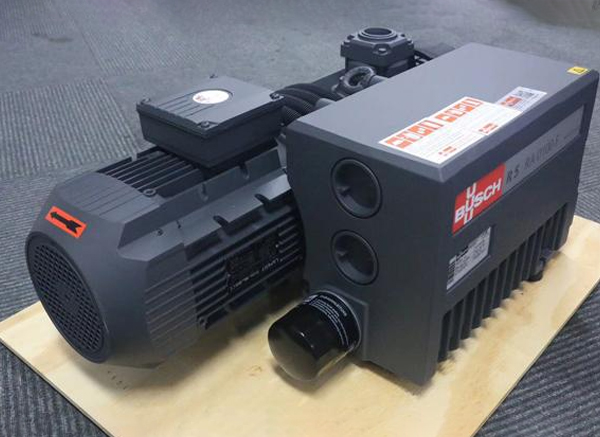

普旭真空泵維修說明書_普旭真空泵維修之真空泵的構造組成：

　　1、真空泵總體構造型式

　　真空泵的泵體的布置構造決議了泵的總體構造。

　　立式構造的進、排氣口程度設置，裝配和銜接管路都比擬便當。但真空泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵。

　　臥式泵的進氣口在上，排氣口在下。有時為了真空系統管道裝置銜接便當，可將排氣口從程度方向接出，即進、排氣方向是互相垂直的。此時，排氣口能夠從左或右兩個方向啟齒，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵構造重心低，高速運轉時穩定性好。普通大、中型泵多采用此種構造。

　　泵的兩個轉子軸與程度面垂直裝置。這種構造裝配間隙容易控制，轉子裝配便當，泵占空中積小。但真空泵重心較高且齒輪拆裝不便，光滑機構也相對復雜。

　　2、真空泵的傳動方式

　　真空泵的兩個轉子是經過一對高精度齒輪來完成其相對同步運轉的。主動軸經過聯軸器與電機聯接。在傳動構造布置上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側。從動轉子由電動機端齒輪直接傳過去帶動，這樣主動轉子軸的改變變形小，則兩個轉子之間的間隙不會因主動軸的改變變形大而改動，故使轉子之間的間隙在運轉過程中平均。這種傳動方式的缺陷是：a.主動軸上有三個軸承，增加了泵的加工和裝配難度，齒輪的拆裝及調整也不便;b.整體構造不勻稱，真空泵的重心傾向電動機和齒輪箱一側。
